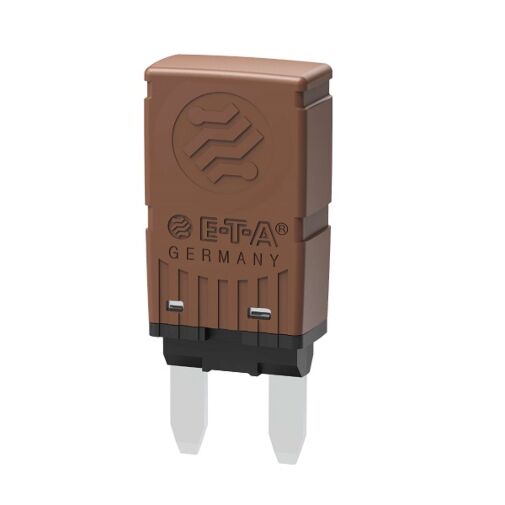

Einpoliger, thermischer Sicherungsautomat in Mini-Bauform, der speziell für den Kfz-Bereich geeignet ist. Der reversible Sicherungsautomat passt in Sicherungshalter, welche für Flachsicherungseinsätze nach ISO 8820-3, Typ F konzipiert sind. Auch mit automatischer Rückstellung (nur für DC 12V) und mit Offenhaltung möglich. Hier wird gewährleistet, dass der Kontakt offen bleibt und dadurch eine automatiische Rückstellung verhindert wird. Der Schutzschalter stellt sich nach Abschaltung der Versorgungsspannung selbst zurück. Besonders geeignet für den Einbau in schwer zugänglichen Bereichen.Die verfügbaren Nennströme entsprechen denen der Flachsicherungsreihe. Eine klare Kennzeichnung des Nennstroms wird durch eine Farbcodierung erreicht. Sicherung und Sicherungsautomat gleicher Farbe besitzen somit auch den gleichen Nennstrom.
Die Stromstärken 7,5 bis 30 A besitzen eine flinke Kennlinie, die nur 70 % des Nennstromes als Dauerlast hält.
Typische Anwendungsgebiete
Absicherung von Bordnetzen und Geräten in PKW, LKW, Bussen, Booten, Kleinspannungsanlagen - Technische Informationen
-
Technische Informationen
Artikelname 1626-2-7,5A ETA Thermischer Schutzschalter Kfz-Sicherungsautomat ARTNR 24-01264 Hersteller E-T-A Herstellungsland Deutschland Statistische Warennummer 85362010 Gewicht (KG) 0.0035 Baureihe 1626 Montageart Stecksockelmontage Abmessung und Form (Gewindehals) Nicht zutreffend Polzahl 1-polig thermisch geschützt Zubehör, Bauform-Variante Nein Bauform-Varianten Nicht zutreffend Anschlussform Hauptanschlüsse Stecksockelmontage Kennlinie Mittelträge Auslösekennlinie (Standard) Betätigungselement Nein Farbe und Beleuchtung Wippe Nein Beschriftung Wippe Nein Beleuchtungsspannung Nicht zutreffend Nennstrombereich 7,5A Variante Nicht zutreffend Zubehör für Gewindehals Nicht zutreffend Bauart Nicht zutreffend Kanalzahl Nicht zutreffend Zubehör für Gewindehals -1- Nein Zubehör für Gewindehals -2- Nein Zubehör Klemmschrauben Nein Zubehör Klemmscheiben Nein Hilfskontakt Nein Trennwand Nicht zutreffend Farbe d. Betätigungselementes Nicht zutreffend Ausführung, gemäß SAE J553 2 Typ 2, DC 12 V automatische Rückstellung mit Offenhaltung Ausführung Nein Ausführung: Kommunikation, Schnittstelle 01 analog Signal Zusatzfunktion 0 ohne Signaleingang Nein Signalausgang Nein Betriebsspannung DC 24 V Nennspannung DC 24 V Handauslöser Nicht zutreffend Unterspannungsmodul Nein Fernauslösung für AC und DC Nicht zutreffend Signalkontaktmodul Nicht zutreffend Bauform Nein Hersteller Nummer Nein Traub Bestellnummer 1626-2-7,5A - Dokumente
-
Verfügbare Dateien
ETA Katalogblatt
