Entstörkondensatoren
Entstörkondensatoren werden hauptsächlich in Elektrowerkzeugen und Elektrogeräten verbaut um Störsignale zu eliminieren.
Dabei werden hochfrequente Signale vom Entstörkondensator gegen die Masse bzw. den Neutralleiter geleitet oder kurzgeschlossen und so die elektromagnetische Störung herabgesetzt.
Entstörkondensatoren werden in zwei Klassen X bzw. Y eingeteilt:
Unterklasse | Anwendung | Impulsspitzenspannung im Betrieb | Geforderte Impulsfestigkeit |
X1 | Einsatz bei hohen Spitzenspannungen | 2,5 kV - 4 kV | 4 kV für C ≤ 1 µF |

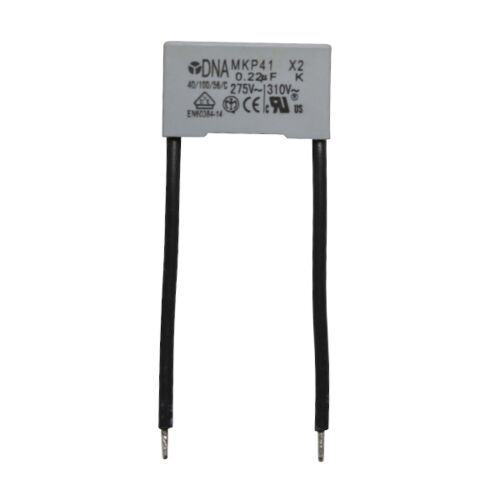

X2 | Allgemeine Anforderungen | ≤ 2,5 kV | 2,5 kV für C ≤ 1 µF |
Unterklasse | Art der überbrückten Isolation | Nennspannungsbereich | Geforderte Impulsfestigkeit |
Y1 | Doppelte oder verstärkte Isolation | ≤ 500 VAC | 8 kV |

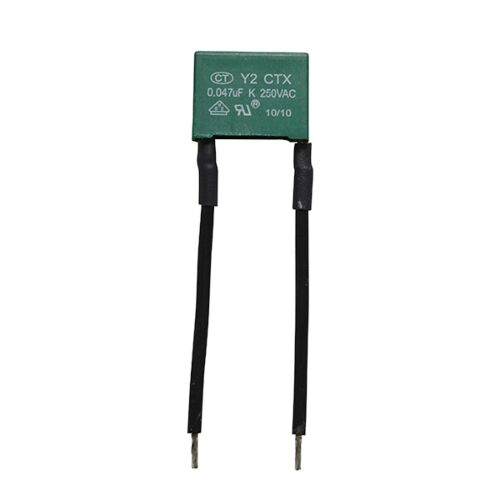

Y2 | Basis- oder Zusatzisolation | ≥ 150 VAC - ≤ 300 VAC | 5 kV |
Europäische Prüfzulassungen (ENEC) der elektrischen und mechanischen Parameter für Funk-Entstörkondensatoren sind in der DIN-Norm IEC 60384-14 definiert.
